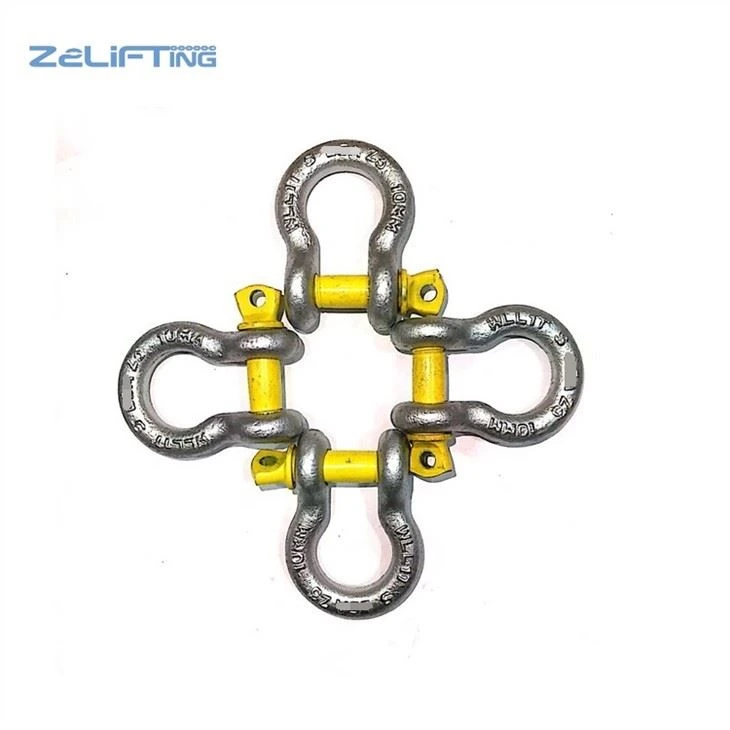

Arcurile cu șuruburi au patru părți definitive. Arcul este partea curbată opusă știftului în care se aplică sarcina. Urechile sunt părțile corpului cătușei care susțin știftul, iar știftul este de obicei un șurub de oțel care se întinde pe cele două urechi cătușe. Umărul este partea din știft care face contact cu urechea atunci când este complet filetată. Cele mai comune cătușe sunt cătușele de ancoră și cătușele cu arc.
Aplicatie generala
 |  |
Ce ar trebui să evitați când folosiți cătușe?
& punct mijlociu; Nu înlocuiți știftul cătușei cu un șurub sau știfturi neidentificate. O sarcină va îndoi șurubul.
& punct mijlociu; Nu permiteți ca o cătușă să fie trasă în unghi. Picioarele se vor deschide. Împachetați știftul cu șaibe pentru a centra mânerul.
& punct mijlociu; Nu folosiți cătușe de șuruburi sau nu montați știfturi în contact cu piesele mobile, dacă știftul se poate roti și deșuruba. Dacă sarcina se schimbă, chinga va deșuruba știftul cătușei.
& punct mijlociu; Nu folosiți cătușe rotunde cu știfturi reținute numai de un știft pentru ridicarea deasupra capului.
& punct mijlociu; Nu folosiți cătușe cu știfturi îndoite sau corpuri deformate.
& punct mijlociu; Nu forțați, ciocanul sau nu puneți cătușele în poziție.
& punct mijlociu; Nu depășiți 120 de grade pentru unghi atunci când utilizați chingi cu mai multe picioare.
Specificații pentru șurub cu arc, AS2741 Standard S
| DIA CORP. MM | WLL TON | LUNGIME INTERIOARĂ MM | LĂȚIME ARC MM | LĂȚIME INTERIOARĂ MM | LĂȚIME CAPĂT MM |
| 6 | 0.5 | 22 | 20 | 12 | 17 |
| 8 | 0.75 | 26 | 21 | 13 | 21 |
| 10 | 1 | 32 | 26 | 17 | 25 |
| 13 | 2 | 41 | 33 | 21 | 33 |
| 16 | 3.2 | 51 | 43 | 27 | 40 |
| 19 | 4.7 | 60 | 51 | 32 | 48 |
| 22 | 6.5 | 71 | 58 | 37 | 54 |
| 32 | 12 | 100 | 83 | 52 | 76 |
| 51 | 35 | 171 | 146 | 83 | 110 |
| 63 | 55 | 203 | 184 | 105 | 152 |
| 102 | 150 | 318 | 279 | 165 | 229 |
